負担用インターフェイス

ワイヤレスコントロール

補助コントロール

外部機器用インターフェイス

グラフィックアイQS 補助コントロール

1ボタンコントロール

1ボタンコントロール
QSWS2-1B(N/I)-__-J00

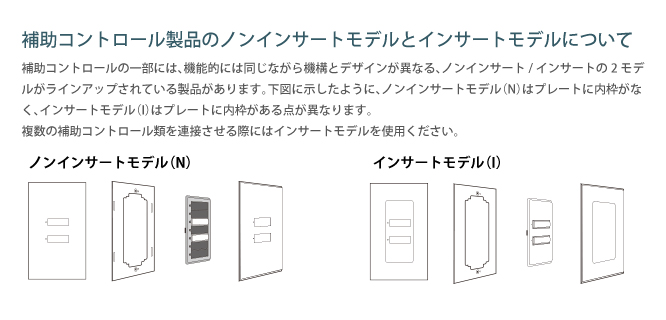

左:QSWS2-1BI/右:QSWS2-1BN
定価:¥46,300

サイズ W:70mm H:116mm D:36mm(壁内28mm)
主な機能 • お好みのシーンの呼び出しとオフ
• ゾーンのトグル

仕様書

姿図

取扱説明書

2ボタンコントロール

2ボタンコントロール
QSWS2-2B(N/I)-__-J00
左:QSWS2-2BI/右:QSWS2-2BN
定価:¥46,300

サイズ W:70mm H:116mm D:36mm(壁内28mm)
主な機能 • 連続する2シーンの呼び出し
• お好みのシーンとオフの呼び出し
• パーティション開閉に伴うQSユニットの連動・独立切替
• ゾーンロックおよびゾーンのトグル
• 特定ゾーンの照度調整
• シーケンスのスタート・ストップ
• シーン 16の選択とロック /解除
• QS内蔵タイマーのオン /オフ

仕様書

姿図

取扱説明書

2ボタンコントロール(照度調節ボタン付)

2ボタンコントロール
(照度調節ボタン付)

QSWS2-2BRL(N/I)-_-J00
左:QSWS2-2BRLI/右:QSWS2-2BRLN
定価:¥46,300

サイズ W:70mm H:116mm D:36mm(壁内28mm)
主な機能 • 連続する2シーンの呼び出し
• お好みのシーンとオフの呼び出し
• パーティション開閉に伴うQSユニットの連動・独立切替
• ゾーンロック、ゾーントグルと同ゾーンの照度調整
• 特定ゾーンの照度調整
• シーケンスのスタート・ストップ
• シーン 16の選択とロック /解除

仕様書

姿図

取扱説明書

2ボタンコントロール/赤外線リモコン対応(照度調節ボタン付)

2ボタンコントロール
赤外線リモコン対応
(照度調節ボタン付)

QSWS2-2BRLIR(N/I)-__-J00
左:QSWS2-2BRLIRI

右:QSWS2-2BRLIRN
定価:¥52,500

サイズ W:70mm H:116mm D:36mm(壁内28mm)
主な機能 • 連続する2シーンの呼び出し
• お好みのシーンとオフの呼び出し
• パーティション開閉に伴うQSユニットの連動・独立切替
• ゾーンロック、ゾーントグルと同ゾーンの照度調節
• 特定ゾーンの照度調整
• シーケンスのスタート・ストップ
• シーン 16の選択とロック /解除
• 赤外線リモコン対応

仕様書

姿図

取扱説明書

3ボタンコントロール

3ボタンコントロール
QSWS2-3B(N/I)-__-J00
左:QSWS2-3BI/右:QSWS2-3BN
定価:¥46,300

サイズ W:70mm H:116mm D:36mm(壁内28mm)
主な機能 • 連続する3シーンの呼び出し
• 連続する2シーンとオフの呼び出し
• パーティション開閉に伴うQSユニットの連動・独立切替
• ゾーンのトグル

仕様書

姿図

取扱説明書

3ボタンコントロール(照度調節ボタン付)

3ボタンコントロール
(照度調節ボタン付)

QSWS2-3BRL(N/I)-__-J00
左:QSWS2-3BRLI
右:QSWS2-3BRLN
定価:¥46,300

サイズ W:70mm H:116mm D:36mm(壁内28mm)
主な機能 • 連続する3シーンの呼び出し+全体照度調節
• 連続する2シーンとオフの呼び出し+全体照度調節
• パーティション開閉に伴うQSユニットの連動・独立切替
• ゾーンのトグルと同ゾーンの照度調節

仕様書

姿図

取扱説明書

3ボタンコントロール赤外線リモコン対応(照度調節ボタン付)

3ボタンコントロール
/赤外線リモコン対応
(照度調節ボタン付)

QSWS2-3BRLIR(N/I)-__-J00
左:QSWS2-3BRLIRI
右:QSWS2-3BRLIRN
定価:¥52,500

サイズ W:70mm H:116mm D:36mm(壁内28mm)
主な機能 • 連続する3シーンの呼び出し+全体照度調節
• 連続する2シーンとオフの呼び出し+全体照度調節
• パーティション開閉に伴う QSユニットの連動・独立切替
• ゾーンのトグルと同ゾーンの照度調節
• 赤外線リモコン対応

仕様書

姿図

取扱説明書

5ボタンコントロール

5ボタンコントロール
QSWS2-5B(N/I)-__-J00
左:QSWS2-5BI/ 右:QSWS2-5BN
定価:¥46,300

サイズ W:70mm H:116mm D:36mm(壁内28mm)
主な機能 • 連続する5シーンの呼び出し
• 連続する4シーンとオフの呼び出し
• パーティション開閉に伴うQSユニットの連動・独立切替と一斉クリア
• ゾーンのトグル

仕様書

姿図

取扱説明書

5ボタンコントロール(照度調節ボタン付)

5ボタンコントロール
(照度調節ボタン付)

QSWS2-5BRL(N/I)-__-J00
左:QSWS2-5BRLI
右:QSWS2-5BRLN
定価:¥46,300

サイズ W:70mm H:116mm D:36mm(壁内28mm)
主な機能 • 連続する5シーンの呼び出し+全体照度調節
• 連続する4シーンとオフの呼び出し+全体照度調節
• パーティション開閉に伴うQSユニットの連動・独立切替と一斉クリア
• ゾーンのトグルと同ゾーンの照度調節

仕様書

姿図

取扱説明書

5ボタンコントロール/赤外線リモコン対応(照度調節ボタン付)

5ボタンコントロール
/赤外線リモコン対応
(照度調節ボタン付)

QSWS2-5BRLIR(N/I)-__-J00
左:QSWS2-5BRLIRI
右:QSWS2-5BRLIRN
定価:¥52,500

サイズ W:70mm H:116mm D:36mm(壁内28mm)
主な機能 • 連続する5シーンの呼び出し+全体照度調節
• 連続する4シーンとオフの呼び出し+全体照度調節
• パーティション開閉に伴うQSユニットの連動・独立切替と一斉クリア
• ゾーンのトグルと同ゾーンの照度調節
• 赤外線リモコン対応

仕様書

姿図

取扱説明書

7ボタンコントロール

7ボタンコントロール
QSWS2-7B(N/I)-__-J00
左:QSWS2-7BI/ 右:QSWS2-7BN
定価:¥46,300

サイズ W:70mm H:116mm D:36mm(壁内28mm)
主な機能 • 連続する7シーンの呼び出し
• 連続する6シーンとオフの呼び出し
• パーティション開閉に伴うQSユニットの連動・独立切替と一斉クリア
• ゾーンのトグル

仕様書

姿図

取扱説明書

7ボタンコントロール(照度調節ボタン付)

3+2ボタンコントロール
(照度調節ボタン付)

QSWS2-1RLD(N/I)-__-J00
左:QSWS2-1RLDI/ 右:QSWS2-1RLDN
定価:¥46,300

サイズ W:70mm H:116mm D:36mm(壁内28mm)
主な機能 • 上下のボタン群で独立して使用でき、2つ分の補助コントロールとしてカウント
• 上部 3ボタン部分は QSWS2-3B、下部 2ボタン部分は QSWS2-2BRLと同様に機能

仕様書

姿図

取扱説明書

デュアル 2ボタンコントロール(照度調節ボタン付)

デュアル 2ボタンコントロール
(照度調節ボタン付)

QSWS2-2RLD(N/I)-__-J00
左:QSWS2-2RLDI/ 右:QSWS2-2RLDN
定価:¥46,300

サイズ W:70mm H:116mm D:36mm(壁内28mm)
主な機能 • 上下のボタン群で独立して使用でき、2つ分の補助コントロールとしてカウント
• 上部・下部ともに、それぞれQSWS2-2BRLと同様に機能

仕様書

姿図

取扱説明書

キースイッチ

キースイッチ
QSWS2-KSI2MAA-__-CPN5432
定価:¥48,800

サイズ W:70mm H:116mm D:58mm(壁内45mm)
主な機能 • QS内蔵タイマーのオン /オフ
• キー付属

カラーバリエーション

標準色(プラスチック) WH(ホワイト) BE(ベージュ) IV(アイボリー) GR(グレー) BR(ブラウン)
BL(ブラック) LA(ライトアーモンド) AL(アーモンド)
特注プラスチック SW(スノー) BI(ビスケット) ES(エッグシェル) TP(トープ) ST(ストーン)
LS(ライムストーン) SG(シーグラス) PD(パラジウム) DS(デザートストーン)
GS(ゴールドストーン) MS(モカストーン) BG(ブルーストーン) GB(グリーンブライア)
TC(テラコッタ) HT(ホット) TQ(ターコイズ) PL(プラム) SI(シエナ)
MR(メルロ) MN(ミッドナイト)
特注メタル BC(ブライトクローム) BB(ブライトブラス) SB(サテンブラス) BN(ブライトニッケル)
SN(サテンニッケル) SC(サテンクローム) QB(アンティークブラス)
QZ(アンティークブロンズ) CLA(クリアアルミ) BRA(ブラスアルミ) BLA(ブラックアルミ)

※ノンインサートタイプは標準色8色とメタルのみご注文可能です。

グラフィックアイQS 補助コントロール

グラフィックアイQS 補助コントロール

人感センサー

人感センサー
LOS-CDT-500R-WH
定価:¥36,300

主な機能 • 超音波と赤外線を使用した人感センサー
• ルートロン社調光システムと組み合わせて使う場合は光センサーの設定も可能

仕様書

取扱説明書
