LEDの調光も、ルートロンです。
省電力、長寿命、小型軽量そして原材料の削減等、環境性能が優れているLED。その特性を生かして、商業施設や住宅でもLED照明の普及が進んでいます。
それに伴い、ルートロンでもLED照明の調光について、たくさんのご質問を頂くようになりました。
そこで、LED照明をルートロンで調光する場合のポイントをまとめました。
LED照明器具には、調光可能タイプと調光不可タイプがあります。
調光するには調光可能タイプを使用してください。
調光不可タイプの場合はオンオフ制御のみになります。
調光可能タイプのLED照明器具でも、ルートロン調光器との相性、マッチング特性があります。
メーカー名と調光用LED照明器具型番によって、ルートロン調光器の組み合わせが異なります。マッチングの適否は、照明器具メーカーまたはルートロンまでお問い合わせください。
現在、一般的なLED照明器具の調光方式は4種類です。
- 1. 調光用LED電球 (2線式： AC100V電源線 2芯＋−)
- 2. 位相制御/逆位相制御方式 (2線式： 電源線2芯＋−)
- 3. PWM制御方式 (4線式： 電源線 2芯＋−、PWM信号線 2芯)
- 4. DMX制御方式 (5線式： 電源線 2芯＋−、DMX信号線 3芯)
1. 調光用LED電球 (2線式： AC100V電源線 2芯＋−)
口金E26、E17などに取り付けられるタイプ
白熱灯の器具をそのまま利用し、電球を交換するだけで使用できる電球型LEDですが、調光タイプと調光不可タイプがあるのでご注意ください。（調光不可タイプの方が一般的です）
特長： 既存の配線・器具を利用するので、口金が合えばランプ交換だけでLED化が可能です。
注意）弊社白熱灯調光器での使用は推奨していませんが、調光できるものもあります。
調光カーブ、最低レベルはランプの性能によります。また、ちらつき等発生する場合もあります。また、調光器とLEDランプの組み合わせによってはうまく調光できないものもあります。
2. 位相制御/逆位相制御方式 (2線式： 電源線2芯＋−)
AC100V電源線（＋、−）のみで、LED照明器具の電源ドライバーに流れる電流の導通位相角を制御する方式
- 特長： 2線式（AC100V電源線＋−のみ）なので、配線が簡単
既存の白熱灯照明器具の置き換えの場合は、既配線がそのまま利用できる
ルートロン対応調光器： NGRX-PB-JA-WH、NGRX-ELVI-JA-WH、PHPM-PA-JA-WH、HWD-4NE-JA-WH等
注意）マッチングテストの結果によっては、不点・ちらつき・うなり音・うまく調光できない等、不適合の器具もあります。
3. PWM制御方式 (4線式： 電源線 2芯＋−、PWM信号線 2芯)
PWM信号を用いて、LED照明器具を調光する方式
- 特長： 4線式（電源線＋−、PWM信号線2芯）なので、AC100V電源線のほかにPWM信号線2芯が必要。
調光型蛍光灯（PWM方式）からの置き換えの場合は、既配線はそのまま利用可。
配線例
ルートロン対応調光器；GRX-PWM-JA、TVMモジュール、PWM250モジュール
注意）マッチングテストの結果によっては、不点・ちらつき・うなり音・うまく調光できない等不適合の器具もあります。
4. DMX制御方式 (5線式： 電源線 2芯＋−、DMX信号線 3芯)
DMX信号によりLED照明器具をコントロールする方式
- 特長： 5線式（電源線＋−、DMX専用信号線3芯）なので、AC100V電源線のほかに専用DMX信号線が必要。
DMX信号で制御されるLED照明器具は、調光だけでなく色温度を変えることができたり、RGB色のミックスにより、色そのものを変えることができるものが多い。
配線例
ルートロン対応調光器： LUT-DMX
注意）マッチングテストの結果によっては、不点・ちらつき・うなり音・うまく調光できない等、不適合の器具もあります。

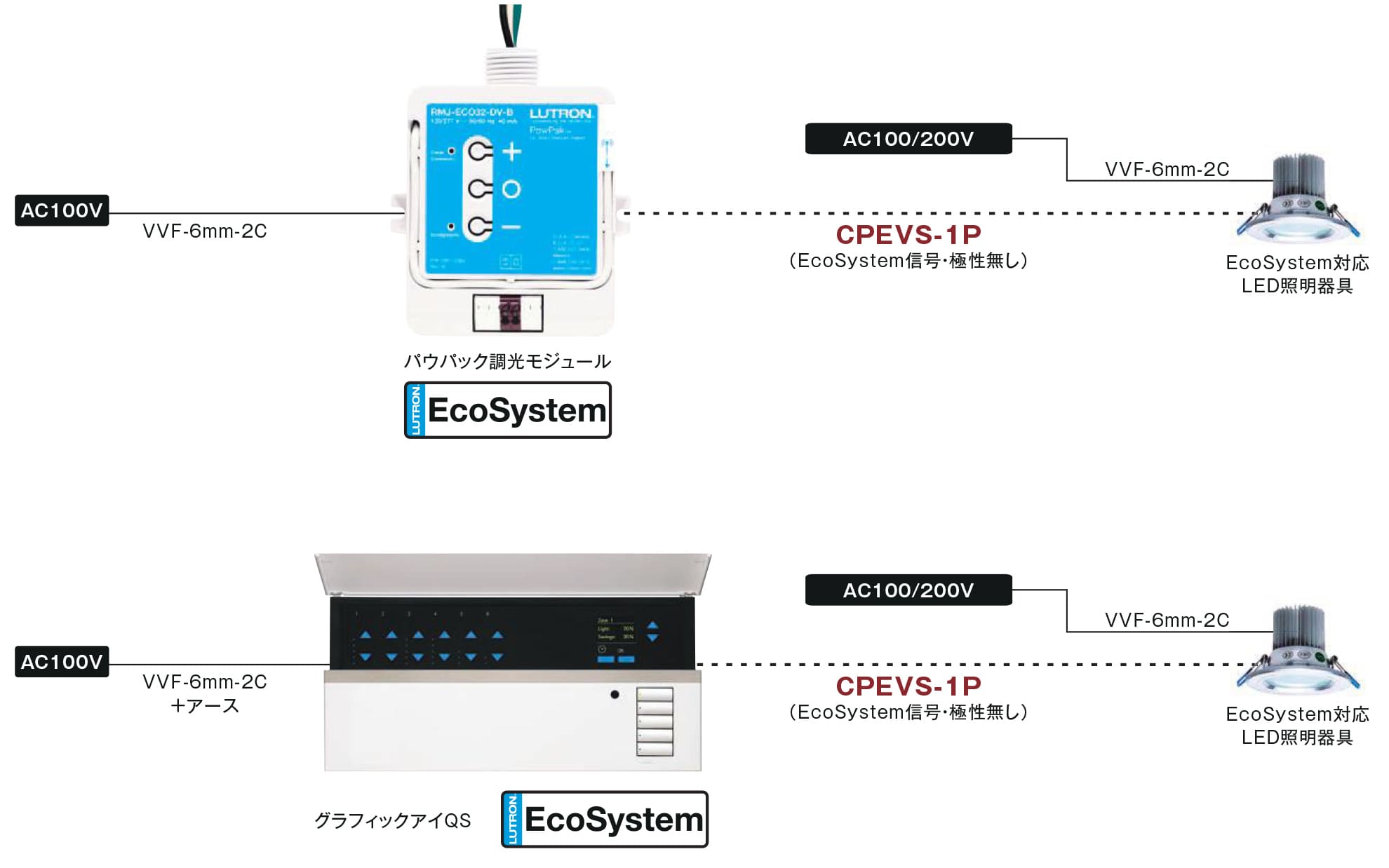

ご不明な点は、ルートロンまでお問い合わせください。
ルートロンアスカ（株） フリーダイヤル：0120-083417
